變電站組成原理

變電站是把一些設備組裝起來，用以切斷或接通、改變或者調整電壓。在電力系統中，變電站是輸電和配電的集結點。變電站主要分為：升壓變電站，主網變電站，二次變電站，配電站。

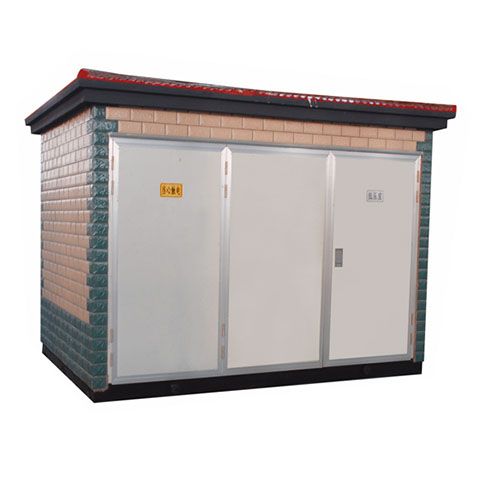

預裝式變電站（歐式箱變）

　　變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網聯系起來。變電站起變換電壓作用的設備是變壓器，除此之外，變電站的設備還有開閉電路的開關設備，匯集電流的母線，計量和控制用互感器、儀表、繼電保護裝置和防雷保護裝置、調度通信裝置等，有的變電站還有無功補償設備。

　　變電站的主要設備和連接方式，按其功能不同而有差異。變壓器是變電站的主要設備，分為雙繞組變壓器、三繞組變壓器和自耦變壓器即高、低壓每相共用一個繞組，從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。電壓高低與繞組匝數成正比，電流則與繞組匝數成反比。

　　變壓器按其作用可分為升壓變壓器和降壓變壓器。前者用于電力系統送端變電站，后者用于受端變電站。變壓器的電壓需與電力系統的電壓相適應。為了在不同負荷情況下保持合格的電壓有時需要切換變壓器的分接頭。按分接頭切換方式變壓器有帶負荷有載調壓變壓器和無負荷無載調壓變壓器。
